Rapid Tooling hebt Ihre Prototypherstellung auf ein neues Level. Schon in der Prototypenphase setzen wir auf Stahlwerkzeuge mit automatischen Schiebern, um Prototypenwerkzeuge für Spritzguss und Druckguss mit seriennahen Parametern zu fertigen. Indem wir sowohl das geplante Originalmaterial als auch -verfahren einsetzen, können Sie Ihre Erkenntnisprozesse vorverlagern und frühzeitig verlässliche Aussagen über das spätere Serienprodukt treffen.
Was ist Rapid Tooling?
Als Rapid Tooling bezeichnen wir eine effiziente, innovative Vorgehensweise bei der Herstellung von Prototypenwerkzeugen. Indem wir das spätere Originalverfahren und -material einsetzen, können wir zu einem früheren Zeitpunkt bereits verlässliche Erkenntnisse über Serienbauteile erzielen und die Aussagekraft der Probedurchläufe erhöhen sowie die Anzahl der Durchläufe verringern. Am Ende erhalten Sie durch Rapid Tooling Prototypenwerkzeuge für Spritzguss- und Druckgussverfahren, die schneller einsetzbar sind und Sie in der Herstellung weniger Ressourcen kosten. Rapid Tooling steigert die Effizienz Ihrer Fertigungsprozesse erheblich!
Die Revolution des Rapid Prototyping: Rapid Tooling
Der Begriff Rapid Prototyping steht stellvertretend für die schichtaufbauenden oder – wie sie auch genannt werden – die generativen Fertigungsverfahren. Nachdem das Rapid Prototyping den Modellbau in den letzten Jahrzehnten revolutioniert hat, waren die Hoffnungen groß, auch mit metallbasierten generativen Fertigungsverfahren ähnliche Erfolge zu erzielen. Zwar gab es in den vergangenen Jahren große Fortschritte hinsichtlich der verfügbaren Metallsysteme möglich, doch das Grundproblem bleibt weiterhin ungelöst: Genauigkeiten im Hundertstel-Millimeterbereich zu erhalten.
Im Werkzeug- und Formenbau sind diese Hundertstel-Millimeter nach wie vor absolut entscheidend, weil schon geringe Abweichungen verhindern, dass ein Prototyp sich exakt einfügt. Doch genau diese perfekte Passgenauigkeit ist wichtig, um die zuverlässige und sichere Funktion eines Prototyps zu gewährleisten.
Daher müssen in der Regel alle über metallbasierte generative Fertigungsverfahren hergestellten Formelemente überfräst bzw. senkerodiert werden. Für uns bei apppex war daher die Überlegung, ob Rapid Tooling nur mit den generativen Fertigungsverfahren möglich ist.
Rapid Tooling – Vorsprung durch Innovation

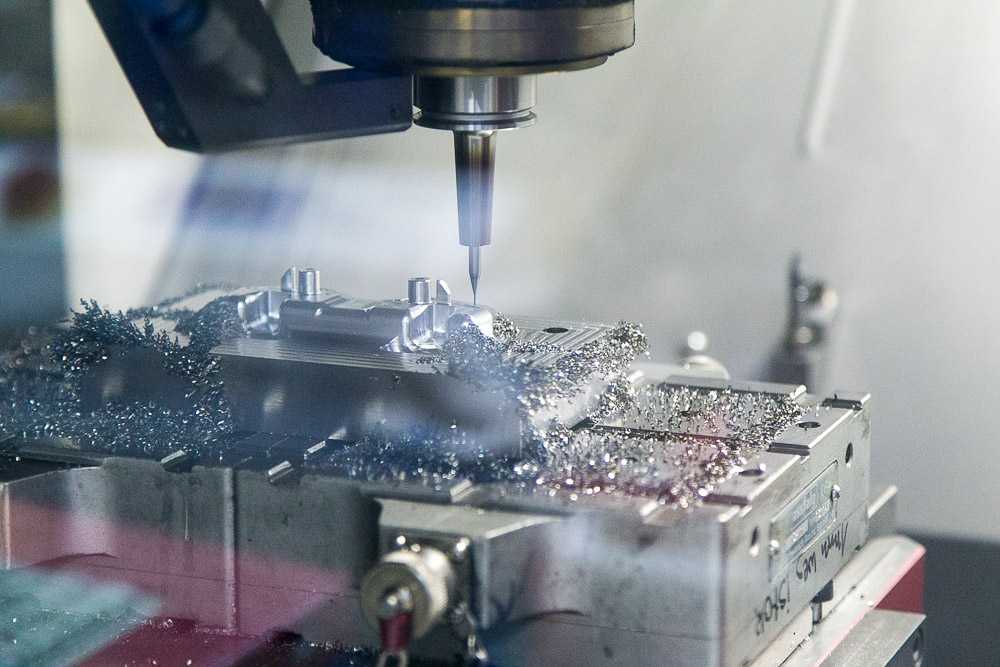

Rapid Tooling ist nicht ausschließlich auf generative Fertigungsverfahren beschränkt, sondern deckt auch traditionelle Fertigungsverfahren wie Hochgeschwindigkeitsfräsen (HSC) und Senkerodieren für die Herstellung von Werkzeugen für den Spritzguss und Druckguss ab. Das bedeutet, Sie können Ihre Prototypenwerkzeuge mittels Rapid Tooling beispielsweise im Aluminiumdruckguss und Magnesiumdruckguss einsetzen. Da wir bei apppex hierfür Stahlwerkzeuge mit automatischen Schiebern verwenden, erreichen wir die notwendige Präzision, die in generativen Verfahren nur schwierig umzusetzen ist.
Grundsätzlich ist das Herstellungsverfahren beim Rapid Tooling jedoch nebensächlich, entscheidend ist die Betriebsorganisation, die dahinter steckt. Ob für den Spritzguss, Druckguss oder für sonstige urformenden Verfahren – mit Rapid Tooling erreichen Sie eine präzise Fertigung, die einen früheren Erkenntnisgewinn ermöglicht und den Weg zu einem schneller einsatzbereiten Prototyp ebnet.
Rapid Tooling – Prototypen für Spritzguss & Druckguss mit seriennahen Parametern
Für Sie als Kunde ist letztendlich entscheidend, ob Sie kurzfristig Ihre Prototypen, gefertigt im späteren Serienmaterial und Serienverfahren mit möglichst seriennahen Parametern, erhalten. Nur dann bieten diese Prototypen verlässliche Aussagen, um die Eigenschaften der späteren Serienbauteile abzusichern. Bei allen anderen Vorgehensweisen zur Herstellung von Prototypen bleibt immer ein Restrisiko bestehen. Wenn die realisierten Lieferzeiten Ihren Vorgaben entsprechen, ist das zugrundeliegende Herstellverfahren der Formelemente nebensächlich.
Daher setzt apppex schon in der Prototypenphase auf Stahlwerkzeuge mit automatischen Schiebern. Während diese Vorgehensweise beim Druckgießen unerlässlich ist, bieten sich beim Spritzgießen große Vorteile. Einige Spritzgieß-Thermoplaste reagieren sehr empfindlich auf zu langes Aufheizen in der Schnecke – ohne kurze Zykluszeiten aufgrund automatischer Schieber ist eine Verarbeitung nicht sinnvoll.
Aufgrund der Übernahme von organisatorischen Maßnahmen des Rapid Prototyping nennen wir bei apppex die schnelle Herstellung von Prototypenwerkzeugen Rapid Tooling – auch wenn überhaupt kein generatives Fertigungsverfahren zum Einsatz kommt.
Folgende Punkte kennzeichnen das Rapid Tooling – Made by apppex:
- Durchlauforientierung à beschleunigter Produktionsprozess durch weniger Korrekturschleifen
- schnelles Reaktionsvermögen durch kurze Wege und Entscheidungsprozesse
- umfassende personelle Kompetenz durch langjährige Mitarbeiter & über 40 % Ingenieure
- wesentliche Fertigungsprozesse im Haus (Konstruktion, CAM, 3D- Fräsen inkl. simultan 5-Achs, Elektrodenfertigung, Senk- und Drahterodieren)
- hohe Flexibilität durch kurzen Auftragsvorlauf (2 bis 4 Wochen)
- Werkzeuganpassungen und Gießen neuer Teile in einer Woche realisierbar
Traditionelle & generative Fertigungsverfahren
Rapid Tooling kann sowohl im Spritzguss als auch im Druckguss zum Einsatz kommen. Hierbei kann eine besonders hohe Präzision in der Fertigung erzielt werden, die den generativen Verfahren oftmals fehlt. Nachdem die bei apppex über das Rapid Tooling gefertigten Prototypenwerkzeuge auch der Prozessabsicherung dienen können und nicht nur der Herstellung einer größeren Anzahl Prototypen, ist diese Präzision von enormer Wichtigkeit. Als Werkzeugmacher ist Präzision unsere DNA, die sich in allen Prozessschritte innerhalb von apppex wiederfindet. Letztendlich kann auch kein Spritzgieß- oder Druckgießwerkzeug nur mit generativen Fertigungsverfahren hergestellt werden. Daher ist die genaue Kenntnis des Hochgeschwindigkeitsfräsen (HSC) genauso wichtig wie die anderen traditionellen Fertigungsverfahren Senkerodieren oder Drahterodieren. apppex hat all diese Verfahren im Haus und kann damit schnell auf Änderungswünsche reagieren.
Generative Fertigungsverfahren können jedoch erforderlich sein, z. B. wenn eine Prozessabsicherung zur Optimierung von Zykluszeiten im Vordergrund steht. Bei den Standard-Prototypenanforderungen ist dies aber nicht der Fall. Eine genaue Kostenanalyse der generativen Fertigungsverfahren ergibt für apppex, dass sich eine eigene Anlage nicht lohnt und solche generativ hergestellten Formelemente problemlos zugekauft werden. Der große Vorteil, den wir bei den generativen Fertigungsverfahren sehen, ist die Möglichkeit, konturnahe Formtemperierungen umzusetzen. Daher werden bei Bedarf selbstverständlich auch generativ hergestellte Formelemente in die apppex-Werkzeuge integriert.
Rapid Tooling für Spritzguss & Druckguss – Ihre Vorteile mit apppex
- individuelle Sonderlösungen für Ihre speziellen Anforderungen
- Prototypenherstellung im Originalverfahren und -material
- qualitativ hochwertige Prototypenwerkzeuge für Spritzguss und Druckguss
- enge Abstimmung während des gesamten Entwicklungs- und Herstellungsprozesses
- kurze Lieferzeiten durch deutsche Fertigung
- höchste Vertraulichkeit bei Produktdaten
Rapid Tooling für Spritzguss und Druckguss – apppex bringt Sie nach vorn!
Je durchdachter ein Prototyp ist, desto schneller und reibungsloser verläuft die Herstellung eines einzelnen Produkts oder von Kleinserien. Bei apppex legen wir größten Wert auf eine fein abgestimmte und exakte Planung, um Vollständigkeit und Detailgenauigkeit zu gewährleisten. Denn nur Prototypenwerkzeuge, die im Originalmaterial und -verfahren hergestellt werden, ermöglichen eine präzise Prototypenfertigung.
Wir setzen auf Rapid Tooling für Spritzguss und Druckguss, d. h. wir übernehmen auch organisatorische Maßnahmen aus dem Rapid Protoyping und bringen Sie dadurch sicherer und effizienter an Ihr gewünschtes Ziel. Dabei begleiten wir Sie im gesamten Prozess – vom Design bis zum Serienlauf. Dadurch können wir zeitnah Anpassungen vornehmen und höchste Qualität gewährleisten. Lassen Sie uns gemeinsam Ihren perfekten Prototyp umsetzen – mit Rapid Tooling made by apppex!
